Besturingsbox Motortronic | Serie 007/008 | Incl. Trafo | Excl. Masterkey

200102
€ 497,49
€ 601,96 Incl. btw
Available in stock
  • MPS05

Besturingsbox voor de Serie 007 en Serie 008 Motortronic meerpuntssluitingen.

Downloads/Videos

  Naam Download Bestandstype
Schakelplan.pdf 0,8MB
.pdf

Beschrijving

Besturingsbox voor de Serie 007 en Serie 008 Motortronic meerpuntssluitingen. In de box zit een besturing waaraan de voeding reeds is aangesloten. Deze vormen het communicatiemiddel tussen de externe aansturing en de motor van de elektrische meerpuntssluiting.

Er zijn talloze aansluitmogelijkheden mogelijk. Daarnaast is de besturing uitgerust met een ontvangstmodule, waardoor ook draadloze componenten toepasbaar zijn.

Als unieke eigenschap zijn er twee dagstandfuncties instelbaar, waardoor de meerpuntssluiting ook in een loopstand te schakelen is. Ook kan er een terugmelding worden gegeven aan bijvoorbeeld een calamiteitensysteem.

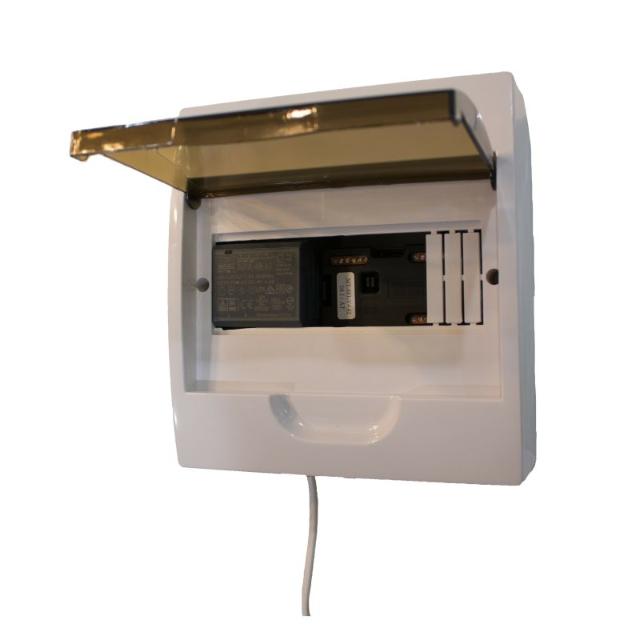

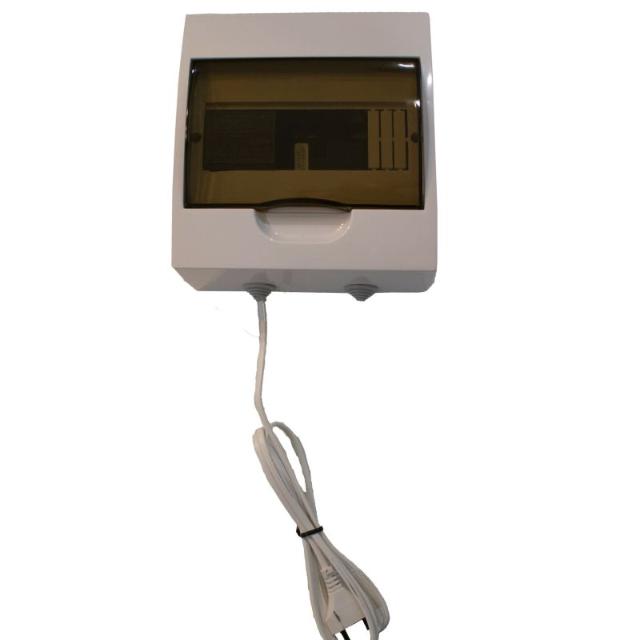

De handige box is eenvoudig in de meterkast te bevestigen (montage op DIN-rail) en beschermt de elektronische componenten tegen stof of beschadigingen. Daarnaast is de besturing voorzien van een LED-indicatie, waardoor eventuele storingen makkelijk en snel verholpen kunnen worden.

Om draadloze componenten op de besturing in te leren dient er een Masterkey (200103) gebruikt te worden.

Specificaties

Aantal kanalen
2
Barcode
08718418000315
Connector
7a (auto)motortronic
Deurtype
Actief
Frequentie
868,3
Garantie
1 jaar
Inputvoltage maximaal AC (V)
230
Inputvoltage minimaal AC (V)
220
Materiaal
Kunststof
Merk
HMB
Nominaal vermogen (W)
54
Normering SKG
0000000064
Ontvangstmodule
Ja
Outputvoltage minimaal AC (V)
11
Outputvoltage maximaal AC (V)
14
Piekbelasting (A)
4,5
Primaire kleur
Wit
Programmeerbaar via
RF 868
Pulstype
Moment en Continu
Schakelcontact AC (V)
6 - 12
Schakelcontact DC (V)
12 - 24
Schakelcontact potentiaalvrij
Ja
Schootsignalering
Ja
Signaalduur
6
Signalering
Licht en geluid
Werkingsprincipe
Arbeidsstroom
